中頻爐的磁場作用

      中頻爐是電磁感應加熱設備，有中頻電源和感應線圈在線圈周圍產生磁場，這些磁場在金屬表面加熱效率有高有低，起著不同的加熱效果。其中有四款磁場效應在中頻爐加熱中起著決定性作用，這就是電磁的趨膚效應、圓環效應、端部效應和鄰近效應。下面，海山電爐小編就聊聊這個中頻爐的磁場作用。

       一、中頻爐磁場的趨膚效應

       1、中頻爐線圈導體中的交變電流和金屬坯料內的渦流在其橫截面上的電流密度不均勻分布，最大電流密度出現在該橫截面的表層，并以指數函數規律向心部衰減，這種現象稱之為趨膚效應。

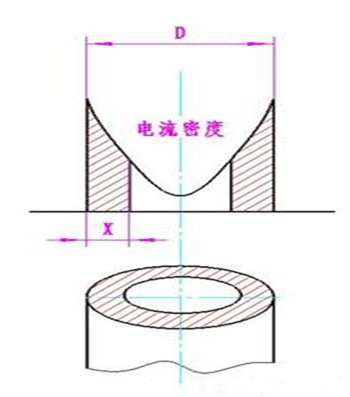

                                         圖電流密度沿表層分布

         2、中頻爐磁場趨膚效應產生的原因：當金屬坯料兩端施以交流電壓U時，則在金屬坯料中建立起交變電場。由于電磁感應，坯料中電流所形成的交變磁場又產生一個方向相反的感應電勢e。由于坯料心部穿透的磁通比表面多，心部的感應電動勢e1大于表面的感應電動勢e2，即U-e1＜U-e2，故表面電流密度i2＞心部電流密度i1。

電流密度分布可由下列公式表達：

其中：I——離表面距離為X處的電流密度有效值

IO——表面處的電流密度有效值

Δ——電流透入深度

由于功率與電流是平方的關系，故：

可以看到約有63.2%的電流在厚度為Δ的表面層內流動，86.5%的感應功率在Δ的表面層內轉化為熱能。

        3、可將電流透入深度Δ內的電流視為直流，這就大大地簡化了感應加熱的計算。經電磁理論推導，可求出：

其中：ρ——金屬坯料的平均電阻率（Ωm）

μr ——金屬坯料的相對磁導率

f   ——   電流的頻率（Hz）

       二、中頻爐磁場的鄰近效應

       1、中頻爐通以交流電流的相鄰兩金屬導體的電流密度要重新分布。當兩導體的電流方向相反時，最大值出現在導體內側，反之，最大值出現在導體外側。這種現象稱為中頻爐鄰近效應。

      2、中頻爐?磁場的鄰近效應產生的原因：設在任何瞬間，兩平行導體中的電流方向相反（圖1-5a），在導體之間由兩電流所建立的磁場方向相同，兩導體間的總磁場增大，而兩導體外側的磁場減弱。位于導體外側的電流“線”比內側電流“線”交鏈較多的磁通，因而沿外側的電流線比內側感應的反電勢大，外側的電源電勢與反電勢之和較內側低，因此，導體外側電流密度較內側小。反之，如兩平行導體的電流在任何瞬間方向相同導體外側電流密度較內側大。

        三、中頻爐?磁場的圓環效應

        1、當交變電流通過圓環形中頻爐線圈時，最大電流密度出現在線圈導體的內側，這種現象即是圓環效應。

        2、中頻爐產生的磁力線在環內較密集，環外分散，因此，外側電流線較內側穿透較多的磁通，反電勢大，所以，外側的總電勢和電流密度較內側小。

       3、圓環效應對圓柱體坯料外表面加熱時起有利作用。這也是為什么坯料在螺線管感應器內加熱不必加導磁體的原因。而對于內孔加熱或平面加熱時，圓環效應對加熱是不利的，這時可利用導磁體改變磁力線狀態，把電流由內側驅趕到外側。

       四、中頻爐磁場的端部效應

       1、中頻爐磁場的端部效應分為坯料的端部效應和感應線圈的端部效應。

       趨膚效應描述了金屬坯料橫截面上的磁場分布，而端部效應卻顯示了坯料和感應線圈端部的磁場分布。它將影響沿坯料軸向的功率分布及坯料加熱溫度的分布情況。

       2、對于縱向磁場中的非磁性坯料，坯料的端部效應使坯料端部吸收的功率增加，對于磁性坯料，端部效應使其吸收的功率增加還是降低，取決于坯料的半徑、材料特性、頻率和磁場強度。

        中頻爐的感應加熱是上述四種效應的綜合應用，中頻爐感應器線圈系統的作用表現為圓環效應，坯料系統表現為趨膚效應，兩者之間是鄰近效應和端部效應。
