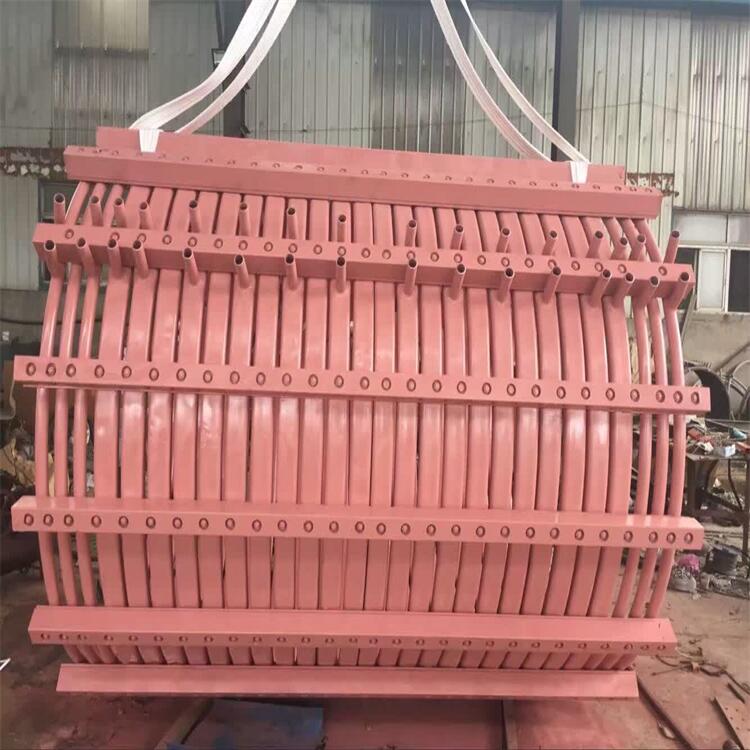

中頻感應爐的加熱線圈

       中頻感應爐的加熱線圈是加熱的核心部件，由矩形紫銅管繞制而成，形狀為螺旋狀，銅管表面有絕緣處理，線圈整體為圓柱型或者仿形、方形等形狀，內有石英砂打結爐襯，并有水冷導軌保護爐襯，外有殼體、匯流連接排、冷卻水路等。中頻感應爐的加熱線圈這么重要，在設計、制造、選材上都要嚴格把關才能保證質量。這里，海山電爐小編就來聊聊中頻感應爐的加熱線圈。

      一、中頻感應爐?線圈的設計

      1、中頻感應爐?線圈的設計要根據加熱功率、矩形銅管規格、加熱工件尺寸、中頻感應爐加熱頻率、中頻感應爐發熱量等參數，確定中頻感應爐線圈參數包括線圈直徑、匝數、匝間距離、長度等

      2、對于中頻感應爐?加熱線圈要有針對性的尺寸公差與制造精度，既不過高要求，也不能全部自由公差。例如：有效圈內（外）徑，一般應標注公差。V形導電面應注角度公差和相應級的表面粗糙度。中心距應有公差。有效圈端面與接觸板平面應垂直或平行，噴液孔間隔必須勻布與噴射角度（與垂直線夾角，圓角上的孔向心匯集）等

       3、中頻感應爐線圈設計中銅管規格、材質要正確選擇，如有效圈要用無氧紫銅、需要冷拉退火，絕緣件要選耐壓、耐溫材料，附件要用非磁性銅、黃銅硬質合金等。

        二、中頻感應爐?加熱線圈的制造：

        1、中頻感應爐線圈的焊接、焊縫最好的是由毛細管作用形成的焊縫，其連接強度最好，對焊料的使用應考慮純銅熔點最高，黃銅次之，銀焊料隨銀含量的增高而降低熔點，導電部分用銀焊最好，其他部分用黃銅即可。純銅焊料常用于局部焊點,先作固定點用，還有錫焊也能使用于散熱水管等部分，可根據實際需要選擇，焊接點應盡可能少，特別是在導電途徑。

       2、中頻感應爐線圈的水冷導軌要緊貼爐襯，特殊要求爐襯具有符合水冷導軌直徑的半圓槽，使得水冷導軌可以鑲嵌在爐襯里。

       3、中頻感應爐線圈的繞制是線圈制造中關鍵工序，要計算好矩形紫銅管繞制過程的反彈量，確保線圈繞出來的直徑尺寸符合圖紙要求。

       4、中頻感應爐線圈繞制的模具必須以保證有效感應線圈的直徑、匝間距離、水嘴位置、固定螺釘焊接位置等。

      5、中頻感應爐線圈的組裝要保證感應器底面與有效圈的中心高、垂直度、偏心差等，快換管接頭則必須用管接頭母套來檢驗是否能自由套入或退出，松緊是否適度。
