中頻爐感應器參數計算

       中頻爐是非標感應加熱設備，其感應器參數要根據不同的加熱狀態進行計算設計，加熱溫度、加熱工件、加熱時間、加熱材質以及加熱效率等等參數不同，中頻爐感應器參數計算就會有所不同。海山電爐小編就來介紹中頻爐感應器參數計算。

      1、中頻爐加熱圓鋼熱態低端溫度感應器參數的計算

      圓鋼鍛造按始鍛溫度，將850℃～1300℃定義為熱鍛，有時將850℃～1000℃這一段稱為熱態低端溫度。計算這個溫度段中頻爐感應器時，有兩處應加以調整：

      ① 實際的加熱時間比簡化公式計算的時間要短。

      ② 圓鋼坯料電阻r2和電抗x2m的調整系數要改變，即計算值取r2＇=2.40 r2，x2m＇=1.68 x2m。

     2、非磁性金屬中頻爐感應器的計算

      非磁性金屬包括熱態的鋼、奧氏體不銹鋼、合金鋁、銅和其它非磁性金屬在進行感應器設計時，坯料電阻r2和電抗x2m選擇1.2

     3、正方形截面坯料中頻爐感應器的參數計算

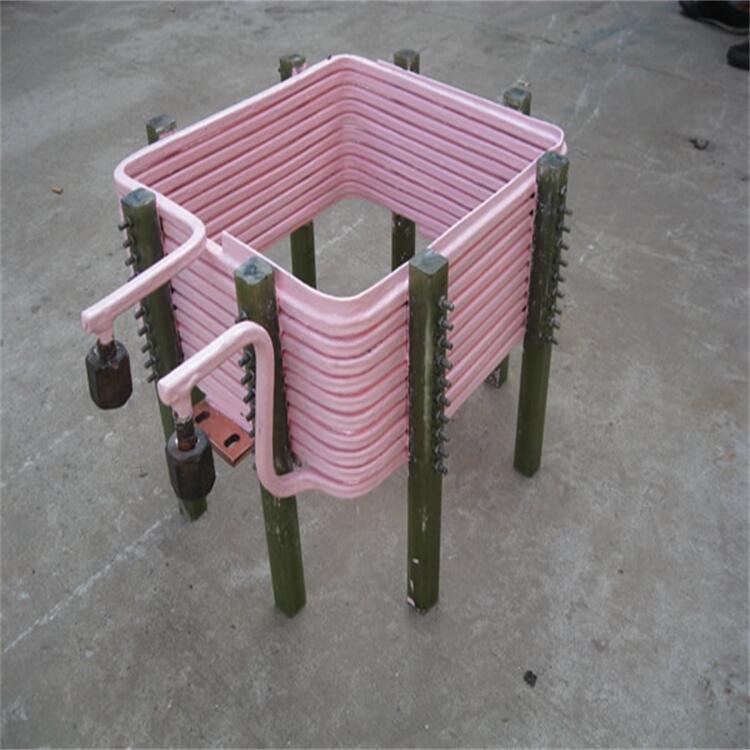

      正方形截面坯料最好放在截面也是正方形的中頻爐感應器線圈內加熱。

      首先將坯料的截面（每邊長用d2表示）和感應器線圈截面（每邊長用d1表示）進行等效代換，等效代換的原則是按截面積等效代換。

       d2 —— 正方形截面坯料的邊長     D2 —— 等效后圓形截面坯料的直徑

       d1 —— 正方形截面感應器線圈的邊長   D1 ——等效后圓形截面感應器的直徑

      然后根據等效后的D1、D2確定頻率，加熱時間，進行中頻爐感應器的參數計算。

       4、異形坯料中頻爐感應器的近似計算

       有些坯料，如連桿蓋的二火加熱、鏈條加熱（一般是鏈條的調質處理），這些坯料不是圓柱體形狀。用中頻爐感應器線圈進行加熱時，可將這些坯料按等長度等重量的原則將這些非規則坯料等效為圓柱體坯料，然后按等效后直徑確定加熱頻率，并用等效后的直徑按圓柱形坯料感應器設計方法進行近似計算。
