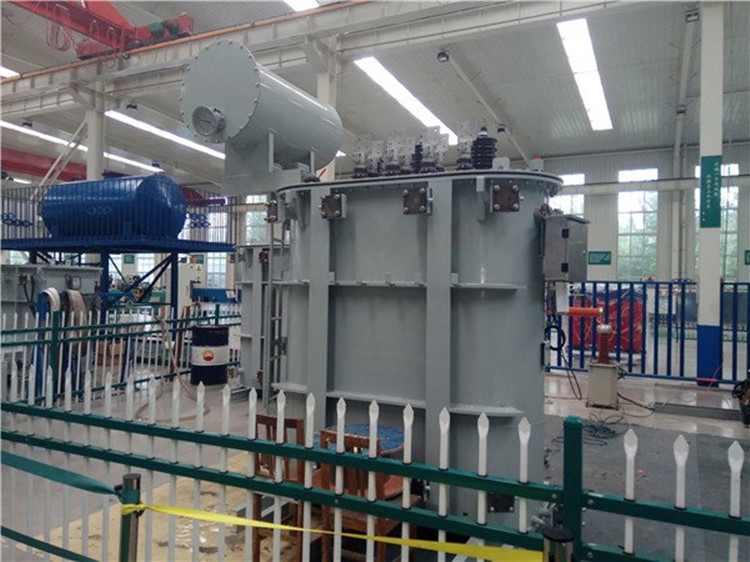

中頻爐專用整流變壓器

       中頻爐是專業用的非標感應加熱設備，為其供電的變壓器為中頻爐專用整流變壓器。中頻爐因其加熱大功率、大電流、高電壓的特點，使得為其供電變壓器與不同電力變壓器還是有所區別的。那么，這款整流變壓器有啥特點？與中頻路配套怎么選擇呢？下面，海山電爐小編就來聊聊這款中頻爐專用整流變壓器。

          一、中頻爐專用整流變壓器與普通電力變壓器的區別：?

         為中頻爐供電用的變壓器，稱之為中頻爐整流變壓器。中頻爐整流變壓器與電力變壓器雖然工作原理相同（法拉弟電磁感應定律）、結構類似（繞在共同鐵心上的兩個或兩上以上繞組組成）、外觀相近（都是一種靜止的電器設備）。但兩者還是存在很大的區別：

       1、中頻爐整流變壓器一個周期內的脈波數（即等效相數）可達6或12個。

       2、電力變壓器高低壓通常與電網電壓等級相匹配，而中頻爐整流變壓器只是網側電壓與電網電壓等級相匹配而閥側電壓可根據負載要求、整流方式而定。

      3、中頻爐整流變壓器需進行換向阻抗計算。

      4、中頻爐整流變壓器由于諧波引起的附加損耗不能忽視。因此，同樣功率等級條件下的整流變壓器在制造時，用銅量及硅鋼片用量要高得多。

      由此可見，中頻爐供電的變壓器用電力變壓器替代是不合適的。只要是帶晶閘管中頻爐這樣的負載，都必須使用中頻爐整流變壓器。

       二、中頻爐整流變壓器容量的確定：

       中頻爐整流變壓器的容量S與晶閘管中頻爐輸出的額定功率P的經驗關系式：

      其中k為整流變壓器的效率、整流變壓器負載的功率因數、保險系數的乘積，取0.85

     η1：晶閘管中頻爐整流器的效率，取0.97。

     η2：晶閘管中頻爐逆變器的效率，取0.97。

     例如：晶閘管中頻爐的額定功率為2000kW，代入上式，整流變壓器的額定容量為2500kVA。

        中頻爐整流變壓器額定容量的系列型譜：GB1094.1-1996規定的額定值應優先從GB321中R10序列（……100、125、160、200、250、315、400、600、630、800、1000……）中選取。

        三、中頻爐整流變壓器聯接組別

       1、三相6脈波中頻爐整流變壓器聯接組別有兩種形式：

       一種：D，d0       另一種：D，Yn11

      2、六相12脈波中頻爐整流變壓器聯接組別也有兩種形式：

       一種形式是以上兩種不同聯接組別的6脈波整流變壓器并聯運行獲得等效的12脈波整流變壓器。

      另一種形式，是一種“三繞組”的12脈波整流變壓器，其聯接組別：D，do-yn11

      2臺6脈波整流變壓器并聯運行組成等效12脈波的優點：

     可以確保D，d0和D，yn11兩種電壓的變比非常接近，其電壓誤差精度可達±0.2%。采用后一種形式（單臺三繞組的12脈波模式）由于“yn接”與“d接”匝數須相差倍，且為整數匝，因此必須采用固定的匝數比，如3/5、4/7、7/12、8/14、11/19、 15/26、18/31、19/33、22/38、23/40、26/45等。當采用這些固定的匝數比后，其誤差精度可達±1%。整流變壓器容量越小，匝數越多，其變比誤差也越小，最好的情況也可達到±2%以內。因此，中頻爐使用工廠在選定中頻爐整流變壓器時，除非變壓器容量特別大和變頻器對電壓誤差精度要求特別高，絕大多數情況都應采取單臺12脈波的形式，因為相對于第一種形式，畢竟它占地少、用材省、損耗低、效率高，且技術成熟。

       3、24脈波整流變壓器的連接組別

        24脈波的整流變壓器由2臺12脈波整流變壓器組成。兩臺的連接方式都是：D，yn11-d0，其中一臺高壓移相+7.5°，另一臺高壓移相-7.5°。

        四、中頻爐整流變壓器的阻抗電壓

       中頻爐使用工廠常用的幾種整流變壓器的阻抗電壓，可參照下表選擇。

表4-4 常用的整流變壓器阻抗電壓選擇表

       如有中頻爐需求，請致電13891812360國經理；更多中頻爐資訊，請關注陜西海山機電有限公司網站http://www.hszpl.com
