感應電爐溫度自動控制系統

       感應電爐溫度自動控制系統多應用于中頻加熱爐的鍛前加熱上，是鍛造加熱自動生產線不可缺少的溫度自動控制設備，具有數據實現時記錄、查詢、打印功能；自動調整中頻電源功率溫度閉環控制；感應電爐參數的實時監測與顯示；自動預測故障和報警；感應電爐遠程集中控制等等作用。這里，海山電爐小編就來聊聊感應電爐溫度自動控制系統。

       一、感應電爐溫度自動控制系統的概念：

      感應電爐溫度自動控制系統是指根據中頻感應電爐爐溫對給定溫度所產生的偏差，自動接通或斷開供給中頻爐的中頻電源加熱，或連續改變感應爐加熱功率的大小，使中頻爐溫穩定有給定的設計溫度范圍內。

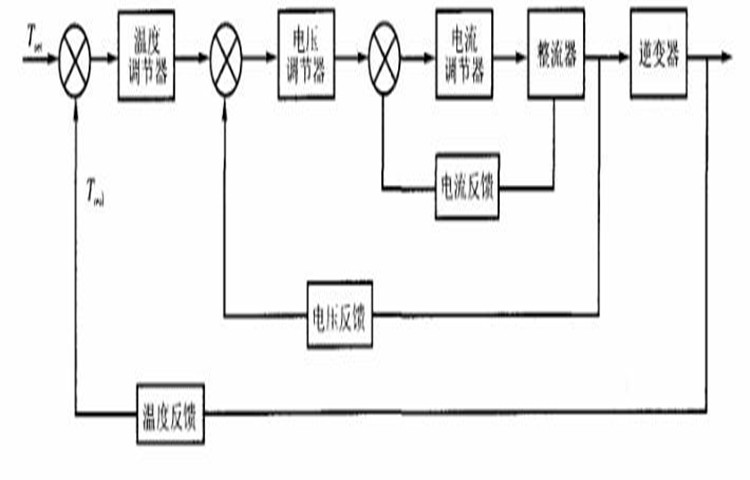

       二、感應電爐溫度自動控制系統原理：

      陜西海山機電有限公司自主研發的感應電爐溫度自動控制系統，其中頻感應爐控制主控板設計有溫度控制接口，中頻感應電爐溫控儀表選用日本導電SR93帶有PID調節儀表TW系列測溫儀，測量溫度0-1500℃。

      首先在溫控儀表設定加熱溫度，電源啟動后測溫儀實時測量加熱溫度并反饋給溫控儀表，溫控儀表將測量溫度與設定加熱溫度進行比對后輸出模擬信號給中的高低自動調整可控硅觸發角，從而使得電源輸出功率跟隨模擬信號的高低而調節，達到溫度閉環控制之目的。

        三、感應電爐溫度自動控制系統結構組成：

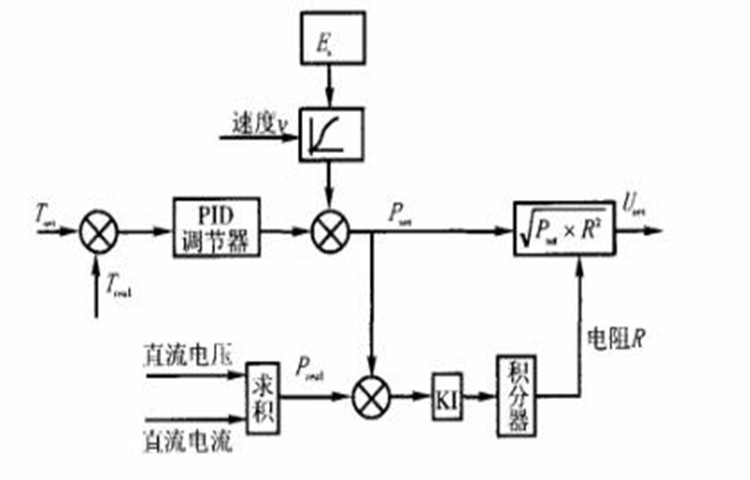

       感應電爐溫度自動控制系統選用西門子S7-200控制模塊，通過2臺紅外金屬測溫儀，分進料、出料口兩段測溫取樣，將實時檢測信號送入控制系統，實現中頻爐加熱系統無料自動低功率待機，有料測溫調速功能，減小不必要損耗，實現能效利用最大化。溫度信號會自動PID溫度閉環控制，達到設定的升溫溫度中頻電源自動降低功率來實現保溫，中頻爐加熱溫度不會出現過溫、欠溫。

        四、感應電爐溫度自動控制系統的應用：

        感應電爐溫度自動控制系統主要分為冷卻水的測溫與被加熱金屬的測溫。目前中頻爐行業，也是陜西海山機電有限公司使用多的溫度傳感器主要有熱電偶和熱電阻，例如鉑熱電阻Pt100就是使用廣泛的傳感器之一。Pt100 是電阻式溫度傳感器，測溫的本質其實是測量傳感器的電阻，通常是將電阻的變化轉換成電壓或電流等模擬信號，再將模擬信號轉換成數字信號，再由處理器換算出相應溫度。

　　感應電爐溫度自動控制系統的測溫是一個系統工程，測溫點少則幾十個高達近百個，安裝在各個管路表面來進行測溫。中頻爐在加熱熔化金屬成為鐵水,鐵水溫度一般在1550度，并往鐵水中加入某種成分來提升鑄件的合格率和成品率，溫度檢測要比較準確。中頻爐的加熱輔助設備電感和電容以及加熱設備需要冷卻水進行循環冷卻,以防止溫度太高燒壞電感電容及加熱設備,造成安全事故，就需要在中頻爐冷卻系統的各個管道安裝溫度傳感器，保證水溫過高損壞設備。

        五、感應電爐溫度自動控制系統特點：

       1、精密鍛壓用感應透熱爐采用獨特的線圈設計，集中了數百臺感應器的設計經驗和先進的工藝，采用優質的材料，實現了高效工作的最佳匹配。

       2、高效節能、坯料燒損低。在不加保護氣氛的條件下，可滿足大部份坯料精密成型的要求因下道工序原因需短暫停機時，只需按動保溫按鈕控制，就可使坯料自動保溫。

      3、因全自動上料、出料裝置，坯料溫度高低分選可和鍛壓機械手聯機組成自動鍛壓生產線。

      4、由于測溫系統采用進口測鋼專用測溫儀，測溫精控制的穩定性，是聯機自動化得以實現。溫控議表操作界面人性化設計，方便調整，易于觀測。 感應電爐溫度自動控制系統自動程度高，反應靈敏，專為中頻感應爐加熱設計，應用前景非常廣泛
