陜西海山機電有限公司
彈簧熱卷加熱設備 二維碼

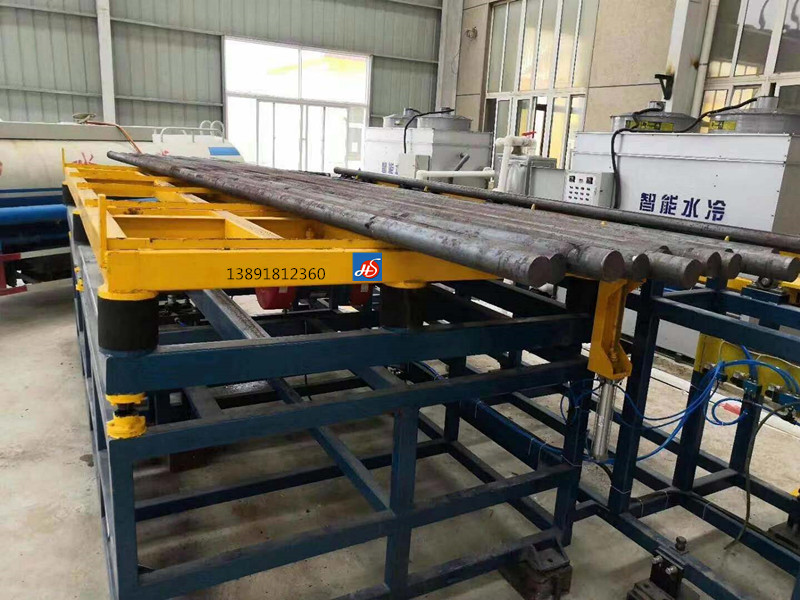

彈簧熱卷加熱設備是針對彈簧熱卷所需圓鋼加熱的一款感應加熱設備。這是由于熱卷彈簧線徑高達到16-200mm時，在生產過程就必須采用熱卷工藝，這樣使得巨型彈簧在加熱后容易扭曲成形，回彈性較小。這里海山電爐小編就來介紹這套彈簧熱卷加熱設備。
一、彈簧熱卷加熱設備參數： 1、彈簧熱卷加熱?圓鋼材質：合金彈簧鋼 60Si2MnA 、50CrVA、 60Si2CrA、60Si2Mn,60Si2CrVA等牌號，載荷能力：500N-1萬N 2、彈簧熱卷加熱設備應用于國防、海洋、 航天、鐵路、核電、風電、火電、工程機械、礦山機械、建筑機械、電梯等，配套或更換鋼廠和國內電廠等設備上的熱卷彈簧。 3、彈簧熱卷加熱設備加熱典型工件尺寸規格： Ф14×4380（4460）/5.3Kg; Ф22×4440（4570）/13.2Kg; Ф25×5850（5971）/22.5Kg; Ф32×4450（4670）/28.1Kg; Ф38×3550（3770）/31.6Kg; Ф40×5980（6214）/59Kg; 括號內尺寸為棒料制扁后棒料長度（下同）。 4、彈簧熱卷加熱設備加熱溫度:950--1050℃可調。芯表溫差≤20℃。 5、彈簧熱卷加熱設備加熱速度:對Ф25mm×5850mm，每根≤70秒 6、圓鋼棒料兩端制扁部分必須加熱，加熱時間、加熱長度可調。其它部位功率下降（或其它方式），以免局部過熱。。 7、GB 1239.4-1989_熱卷圓柱螺旋彈簧技術條件 8、彈簧熱卷加熱設備可以制造熱卷彈簧線徑￠15～￠80mm熱卷彈簧（大彈簧），熱卷彈簧（大彈簧）形狀為右旋和左旋，圓柱形拉（壓）力彈簧，扭簧，以及錐形、中凸形、中凹形大彈簧等。 二、彈簧熱卷加熱設備加熱時間： 彈簧熱卷加熱設備原則根據彈簧的生產效率所確定，但是不同的熱卷簧機加熱速度就需要不同彈簧熱卷加熱設備來匹配。 1、彈簧熱卷加熱設備加熱時間一般是指將彈簧坯料加熱至螺旋彈簧所需溫度所需的時間。這一次應使整個坯料段達到相同的溫度，這不僅保證了滲透性和均勻性。同時，海山電爐的彈簧熱卷加熱設備還可以減少或避免過熱、過度燃燒、脫碳和氧化等缺陷。 2、影響彈簧熱卷加熱設備加熱時間的因素很多，如加熱功率、加熱時間、材質、最終加熱溫度、材料的類型和尺寸、爐內材料的布置等。因此，沒有完善的加熱時間計算方法。通常最初的彈簧熱卷加熱設備加熱時間選定時，一般按照約為： 加熱時間t=（0.8~1.5）d 其中d是坯料的直徑（mm）
如有彈簧熱卷加熱設備需求，請致電13891812360國經理；更多彈簧熱卷加熱設備資訊，請關注陜西海山機電有限公司網站http://www.hszpl.com |
