中頻爐加熱理論依據

       中頻爐是機械熱加工行業常用的感應加熱設備，既有電磁感應還要產生熱量用于加熱功能，無論中頻爐、透熱爐、中頻加熱爐、熔煉爐、圓鋼感應調質設備都是由可控硅變頻電源、電容器、感應線圈等組成。這就產生了中頻爐怎么加熱？中頻爐加熱理論依據是什么？這里，海山電爐小編就來聊聊這個話題，供大家參考。

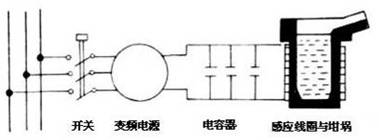

       一、中頻爐加熱基本電路示意圖：

                                               中頻爐的基本電路

           二、中頻爐?加熱依據的法拉第電磁感應定律

            E=B?L?v?sin∠（v?B）

            式中：L—在磁場中導線的長度；

          （v?B）—磁感應強度的方向與速度方向之間的夾角。

            三、中頻爐加熱依據的焦耳—楞茨定律

            該定律又稱為電流熱效應原理。焦耳——楞茨定律可寫成式如下的形式：

            Q = I 2 R t

            式中：Q—焦耳楞茨熱，J；   I—電流強度，A；

             R—導體的電阻，Ω；   t—導體通電的時同，s；

             四、中頻爐加熱依據感應電動勢：

             當一座無芯感應爐的感應線圈中通有頻率為f的交變電流時，則在感應圈所包圍的空間和四周產生一個交變磁場，該交變磁場的極性，磁感應強度和交變的頻率，隨著產生該交變磁場的交變電流而變化。若感應線圈內砌有坩堝并裝滿金屬爐料，則交變磁場的一部分磁力線將穿過金屬爐料，磁力線的交變就相當于金屬爐料與磁力線之間產生的切割磁力線的相對運動。因此，在金屬爐料中將產生感應電動勢(E)，其大小可用下式確定：

              E = 4.44 Ф? f ? n

              式中：Ф—感應線圈中交變磁場的磁通量，Wb；

              f —交變電流的頻率，Hz；

              n— 爐料所形成回路的匝數，通常n=1；

        由上式可知，若要使爐料中產生較大的感應電勢，從理論上可以采用增加磁通量、頻率以及匝數的方法，但是，由于感應線圈通電后所產生的磁力線被迫通過空氣(指無芯感應爐)，而空氣有很大的磁阻，所以就使磁通量較小，增加磁通量有困難, 而爐料的匝數一般來說總等于l，故為了提高感應電勢, 多用增加頻率的方法。

         五、中頻爐加熱產生的感應電流計算公式：

        由于金屬爐料本身形成一閉合回路t所以在金屬爐料中產生的感應電流(I)為：

             I =    A

         式中：R一金屬爐料的有效電阻，Ω；

         金屬爐料的加熱速率，取決于感應電流、爐料的有效電阻以及通電時間。而感應電流又取決于感應電動勢的大小，即穿過爐料的磁通量的大小和交變電流的頻率。而感應電流的大小取決于金屬爐料料塊的大小、爐料的導電性質以及裝料的密實程度，不同爐料要求頻率不同。以上就是中頻爐加熱的理論分析依據，供大家參考。
