熔煉爐的線圈

感應爐的線圈是感應加熱爐的核心部位，是由矩形紫銅管繞制而成的螺旋狀線圈，與感應爐的變頻電源配套使用，也是變頻電源的負載，二者不可分開。那么，感應爐的線圈具體結構、特點和性能指標有那些呢？海山電爐小編就來介紹這個感應爐的線圈。

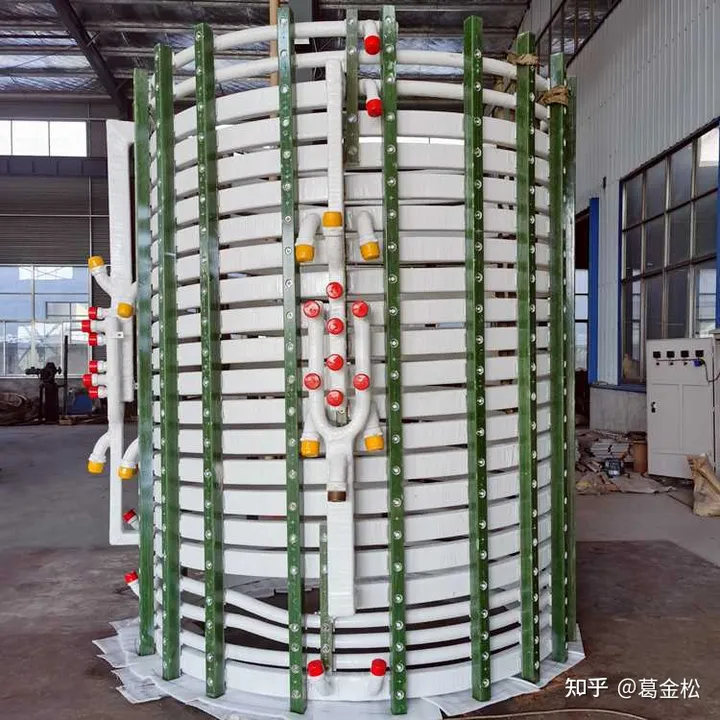

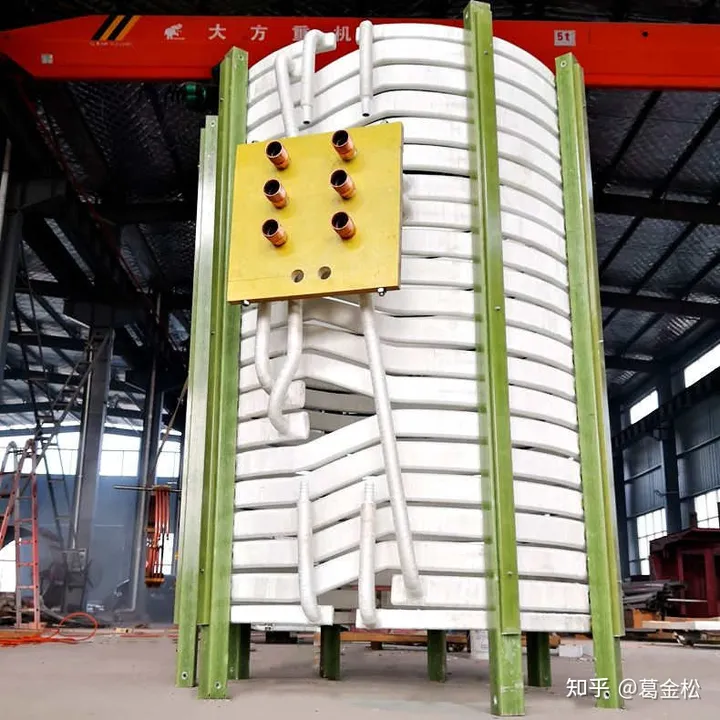

50噸真空感應熔煉爐線圈

1、海山電爐的感應爐線圈支撐系統是采用特殊的復合材料，使得感應爐線圈的每一匝都被牢牢地固定、鎖緊。這樣，就消除了線圈匝間短路的可能性。而有些廠家提供的線圈設計簡易，剛性差。在運行過程中，由于電磁力的作用會引起振動，如果線圈沒有足夠的剛度，這種振動力將大大影響爐襯的壽命。事實上，感應線圈牢固堅實的結構將大大延長爐襯的使用壽命。

2、海山電爐的厚壁感應爐線圈提供了更多的加熱能量。海山電爐的厚壁感應路線圈與其他截面的感應線圈相比具有更大的載流截面，因此線圈電阻低，更多的能量可以用加熱。并且由于四周管壁的厚度均勻，因此它的強度要比管壁不均勻、一邊管壁較薄的線圈結構的強度高。也就是說，我們這種結構的感應爐線圈不易發生因電弧和膨脹力而引起的損壞。

3、海山電爐的感應爐線圈的匝間開放空間有利于水汽的排出，減少了因水汽蒸發引起的匝間短路現象。

4、海山電爐的感應線圈附帶了水冷線圈，可以延長了爐襯的壽命。良好地冷卻爐襯不僅能提供更好的絕熱及阻熱特性，而且可以提高爐襯的壽命。為了達到這種目的，海山電爐在爐體設計時，在頂部和底部分別加了水冷線圈，這樣不僅能夠起到均勻爐襯溫度的目的，而且降低了熱膨脹。

5、海山電爐的感應爐體在線圈不同部位裝有不同形狀的打結體。海山電爐針對不同的應用，在感應線圈的頂部和底部有不同形狀的打結體。這些打結體采用特殊的耐火材料制成。

6、海山電爐的感應線圈附帶了水冷線圈，可以延長了爐襯的壽命。良好地冷卻爐襯不僅能提供更好的絕熱及阻熱特性，而且可以提高爐襯的壽命。為了達到這種目的，海山電爐在爐體設計時，在頂部和底部分別加了水冷線圈，這樣不僅能夠起到均勻爐襯溫度的目的，而且降低了熱膨脹。海山電爐5~8倍于常規壓力的水壓（1.7MPa）實驗，歷時300min無滲漏才可裝配。在感應線圈的上部和下部都設有銅管制水冷圈。其目的是使?fàn)t襯材料在軸向受熱均勻，延長爐襯的使用壽命。
