中頻感應爐的電源

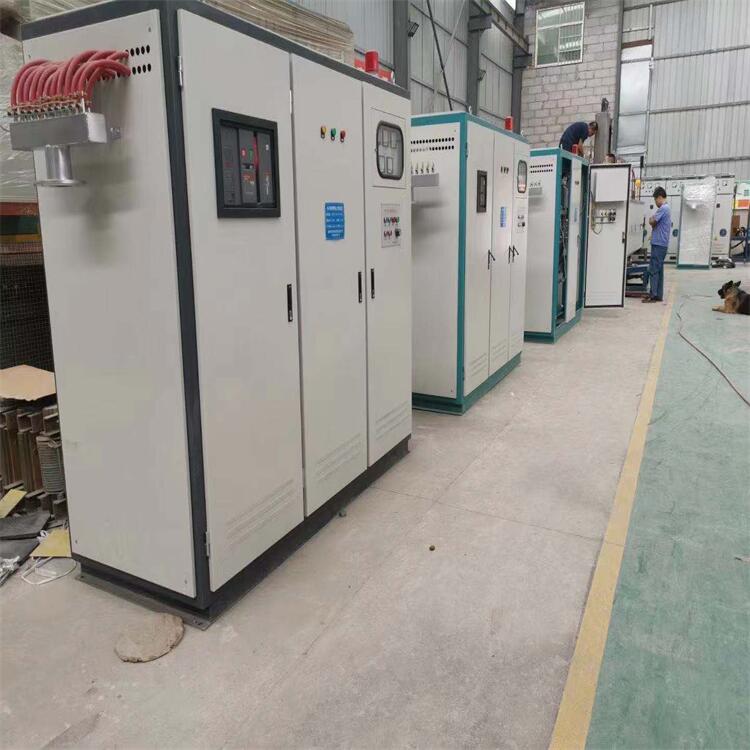

       中頻感應爐的電源是整個加熱系統的核心部件，由整流晶閘管、逆變晶閘管、主控線路板、整流線路板、逆變線路板、交流接觸器、電抗器等等部件組成，一般中頻電源柜體搞米、寬度0.6米、長度從1.4米--4.8米不等，根據脈沖方式分為6脈沖、12脈沖、24脈沖等。下面，海山電爐小編來詳細介紹這款中頻感應爐的電源。

       一、國內鍛壓工廠當前使用的中頻感應爐中的電源裝置，絕大多數是以晶閘管為主要元件的靜止式變頻器，由于它工作在中頻頻段，故稱晶閘管中頻變頻器或者中頻電源。 這種中頻感應爐中頻變頻電源的主電路主要由四部分組成：

                                 圖4-1 中頻變頻器主電路原理圖

       1、中頻感應爐電源的三相全控橋式整流電路

       這種中頻電源它將正弦的工頻交流電壓U整流成脈動的直流電壓Ud。調節直流電壓Ud就可調節負載電流。

        2、中頻感應爐電源的濾波電抗器

       濾波電抗器作為儲能電感，它把工頻網絡和中頻網絡隔開；對直流電流Id濾波；當中頻網絡發生短路時，配合裝置的過電流保護系統來限制短路電流的上升速率及峰值。

       3、中頻感應爐電源的逆變器

       六脈沖逆變器由四只晶閘管組成的單相橋式逆變電路將直流電流Id逆變?yōu)橹蓄l電流Ia，并將它送入負載電路。

         4、中頻感應爐電源的負載電路

         中頻感應爐的負載由感應器和電熱電容器組成并聯諧振電路，對坯料進行感應加熱。由基 波和諧波組成的方波中頻電流Ia進入并聯諧振電路時，該諧振電路對基波電流呈現大的阻抗，對諧振電流呈現小的阻抗，因此，方波中頻電流在感應器負載的電壓接近正弦波形。

       二、中頻感應爐的加熱功率：

       我國機械行業標準JB/T 8669-1997《中頻感應加熱用半導體變頻裝置》規定了中頻變頻電源的功率系列型譜（kW）：25、50、100、160、250、500、 750、1000、1500、2000、2500、3000、4000、5000。我們確定中頻變頻器的額定功率值可依照這個型譜選擇。

         三、中頻感應爐電源的進線電壓：

        中頻感應爐電源的交流進線電壓，也就是整流變壓器閥側線電壓可按國家標準GB156-2003《標準電壓》來選擇：三相四線或三相三線系統的標準電壓220/380V；380/660V；1000V。

        如有中頻感應爐?電源需求，請致電13891812360國經理；更多中頻感應爐資訊，請關注陜西海山機電有限公司網站http://www.hszpl.com
