中頻加熱爐控制系統

        中頻加熱爐控制系統是鍛前加熱、圓鋼調質加熱以及圓鋼軋制加熱自動化的基本保證，其把各種上料機構、溫度檢測裝置、出料機構靠著PLC以及西門子軟件有效的結合起來，形成完整自動化控制系統，實現了中頻加熱的智能化。這里，海山電爐小編就來介紹這套中頻加熱爐控制系統。

       一、中頻加熱爐控制系統介紹：

      中頻加熱爐控制系統可以實現整條中頻加熱生產線的自動控制，完成中頻爐的基礎加熱、梯度加熱的控制、長度監測。根據不同的坯料長度計算實時所需求的中頻加熱爐加熱功率，再由plc控制中頻加熱爐電源調取適合的加熱溫度曲線配置適應的加熱速度、時間以及感應線圈。為了更好的控制中頻加熱爐溫度梯度和溫度均勻性，在動態加熱時PCCT將與PLC實現動態控制系統，中頻加熱爐控制系統及時反饋和處理實時數據。從而達到較高的溫度要求。

      二、中頻加熱爐控制系統實施方式；

　　中頻加熱爐控制系統由測溫元件接入變送器＋溫控表，實現測溫及補償，PLC與溫控表通訊與觸摸屏通訊；數字量輸入、輸出模塊控制電壓全部采用DC24V；輸出模塊控制對象通過DC24V中間繼電器過渡控制；中頻加熱爐控制系統控制程序模塊化，控制指令符號表化；PLC輸出、輸入模塊保留20%的余量。

        三、中頻加熱爐控制系統的組成：

　　1、中頻加熱爐控制系統的電控系統采用工控機+西門子S7300（觸摸屏）+智能控制儀表的分布式控制系統，主站與各分站之間的通信接口為profbus總線。實現主站操作和爐前操作，預留以太網接口去擠壓機；

?     2、中頻加熱爐控制系統的主站由研華工控機、飛利浦22寸液晶屏構成，預留以太網接口，組態軟件采用wincc；主站采用s7-315-2dp可對分站進行統一管理，實現設備的管理、監控、控制；上位機監控系統可建立不同的工藝控溫曲線數據庫，供生產時調用，在上位機可實現對曲線進行編輯、修改、設定、存儲等功能。主站具備人機接口和顯示功能，負責坯加熱電源、料輸送系統，冷卻水系統，液壓系統的開關邏輯控制。

       四、中頻加熱爐控制系統的軟件：

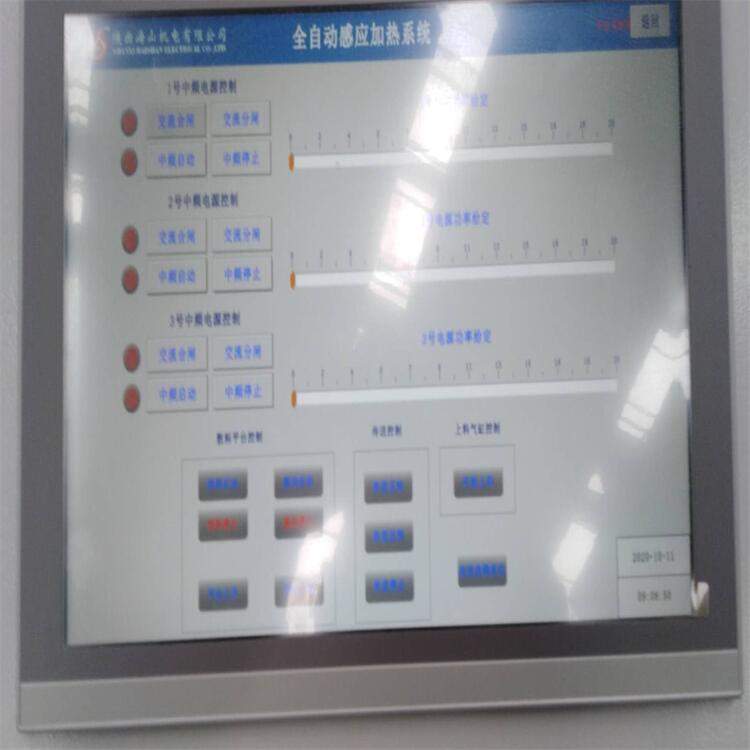

　　中頻加熱爐控制系統的軟件在上位界面按照工況與工藝流程實時顯示各主要工藝參數：如溫度、加熱電流或功率；將主要工藝參數和控制參數以不同的顏色曲線實時顯示，便于實時與歷史曲線對比；具有水、氣、壓力、電流的異常報警及必要的聯鎖保護功能。工控機自動對加熱工藝參數和控制參數的故障記錄并存盤，系統硬盤可以存儲半年以上的數據。
